鋼梯護欄
鋼梯護欄及作業平臺鋼欄桿是指固定式作業平臺鋼梯欄桿及作業平臺鋼質防護欄桿，是防止人員墜落的防護設施，作業平臺鋼梯欄桿及作業平臺鋼護欄由立柱、扶手和中間欄桿組成，下面由河北逍迪絲網制品有限公司做個簡單介紹
鋼梯護欄基礎參數
- 鋼梯護欄用料：圓管，方管，角鋼，槽鋼，方鋼
- 鋼梯護欄材質：鐵，不銹鋼，鋁合金
- 鋼梯護欄厚度：1-3mm 3-10mm
- 鋼梯護欄款式：TL1-TL24型號
鋼梯護欄應用
作業平臺鋼梯欄桿適用于工業建筑傾角小子等于45°的作業平臺鋼斜梯。作業平臺鋼護欄適用于工業建筑的作業平臺、架空通道、升降口及其他敞開邊緣防止人員墜落的場所
鋼梯護欄設計荷載
鋼梯護欄設計選用要點
本圖集的作業平臺鋼梯欄桿分為用于銅板梯梁和槽鋼梯梁兩大類
距下方相鄰地坪1. 2m 以上的作業平臺或工作面所有敞開邊緣均應設置工業防護欄桿
作業平臺鋼護欄高度要求按客戶要求和15J401圖集標準
高作業場所距基準面高度 < 2m 時，欄桿高度應不低于900mm
高作業場所距基準面高度2m < 20m 時，欄桿高度應不低于1050mm
高作業場所距基準面高度 20m 時，欄桿高度應不低于1200mm
在作業平臺或工作面上可能使用工具、機器部件或物品的場合，應在所有敞開邊緣設置踢腳板或結構板做翻邊，踢腳板的高度不應小于 lOOmm ＂建議采用 100 x 3mm 的鋼板
在扶手和踢腳板之間，應設置中間欄桿，確保中間欄桿與上下構件間形成的空隙間距不大于500mm
本圖集提供了欄桿門的做法。欄桿門的高度和式樣都應與作業平臺鋼護欄的高度和式樣相同
欄桿門是與欄桿配套選用的，在設計時可根據項目要求用文字注明，本圖集不做編號和代號
鋼梯護欄型號介紹
- 作業平臺鋼梯欄桿：TL作業平臺鋼梯欄桿代號，例如： TLl ，表示鋼梯欄桿的編號為 TLl 型
- 作業平臺鋼護欄：LG作業平臺鋼護欄代號例如： LG2a 一 1050 ，表示為工業防護欄桿型號為 LG2 的正裝式護欄，高度為 1050mm
鋼梯護欄安裝

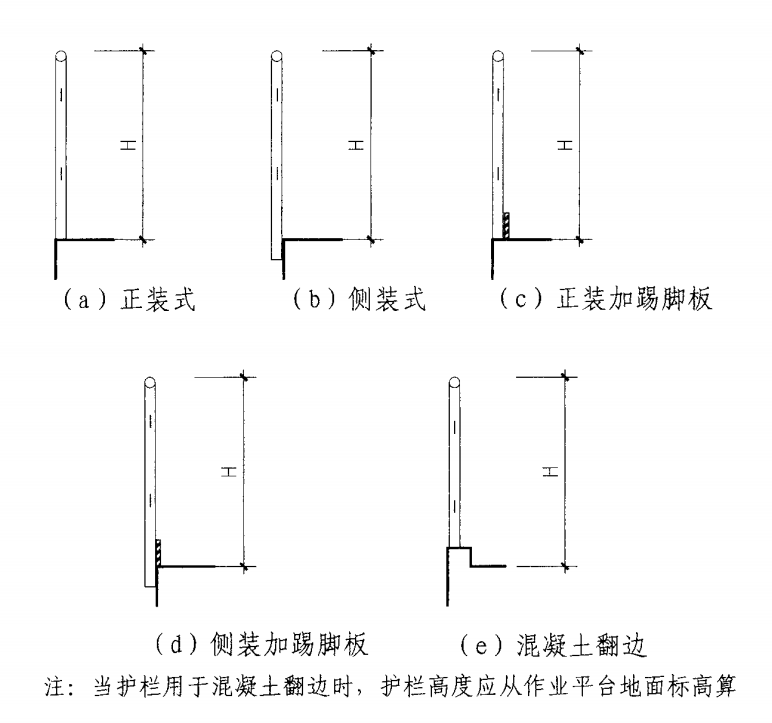

作業平臺鋼護欄立柱下端與主體結構連接的安裝方式及代號，分為五種，如下圖所示：

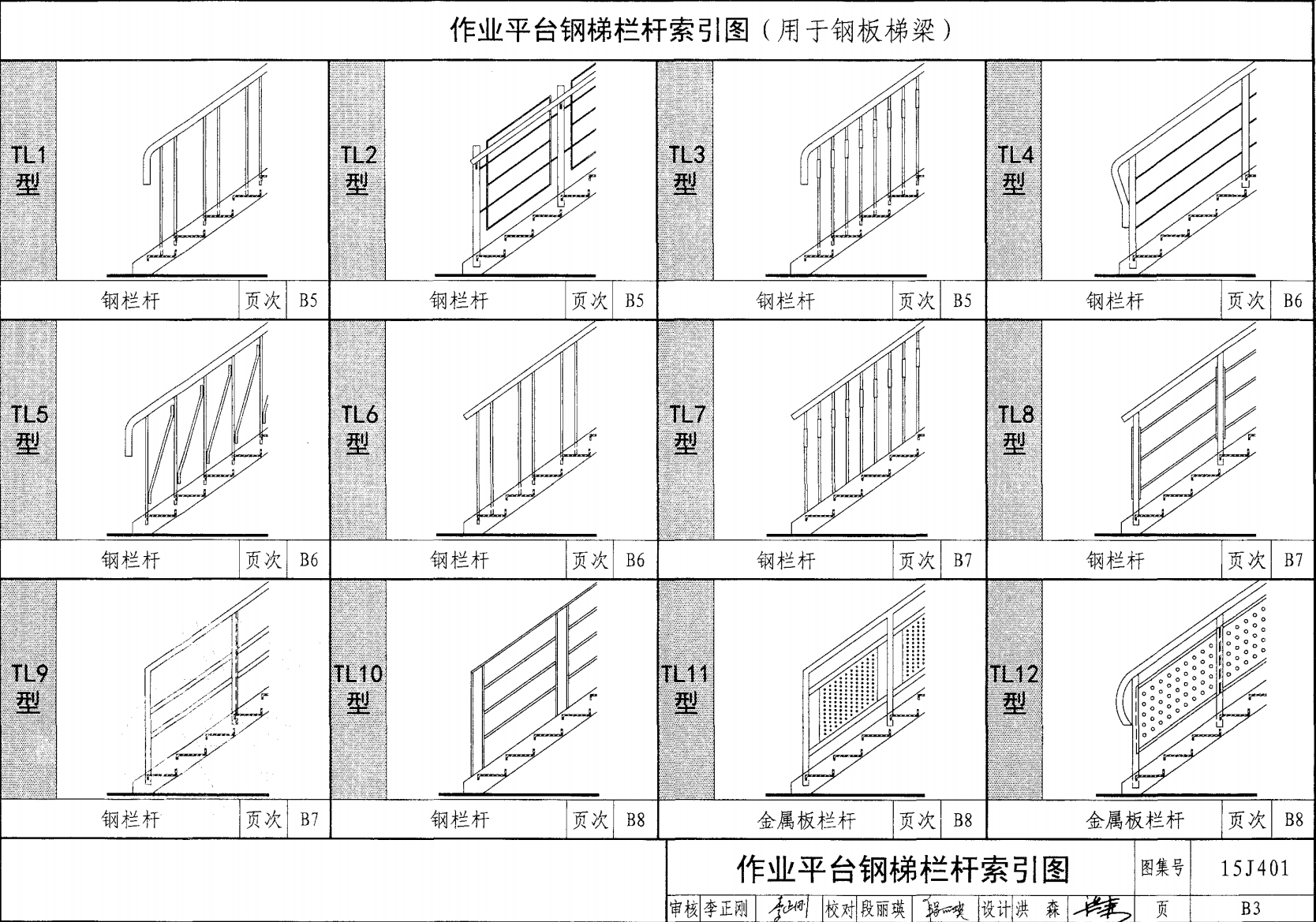

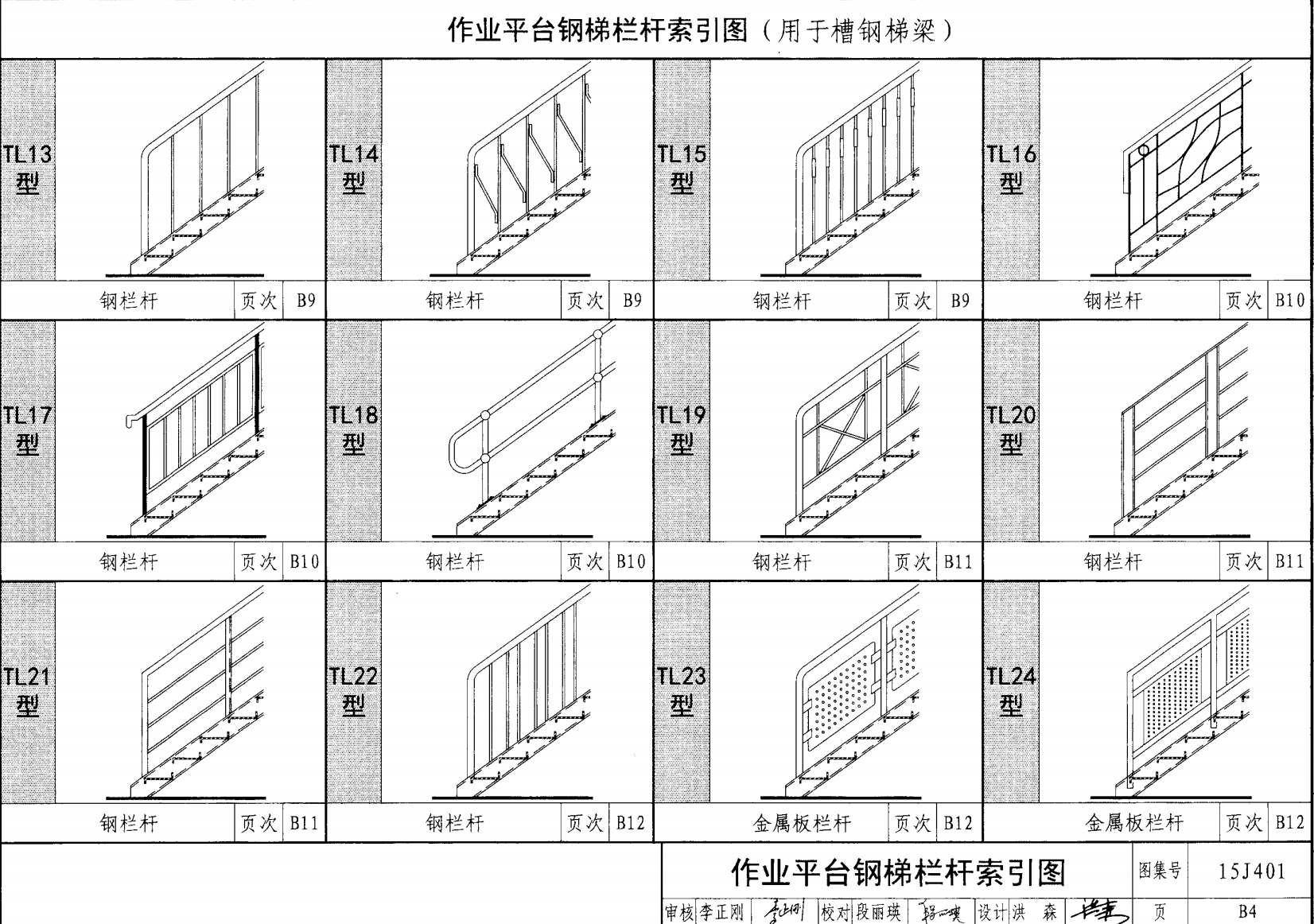

作業平臺鋼梯欄桿索引圖
作業平臺鋼梯欄桿索引圖

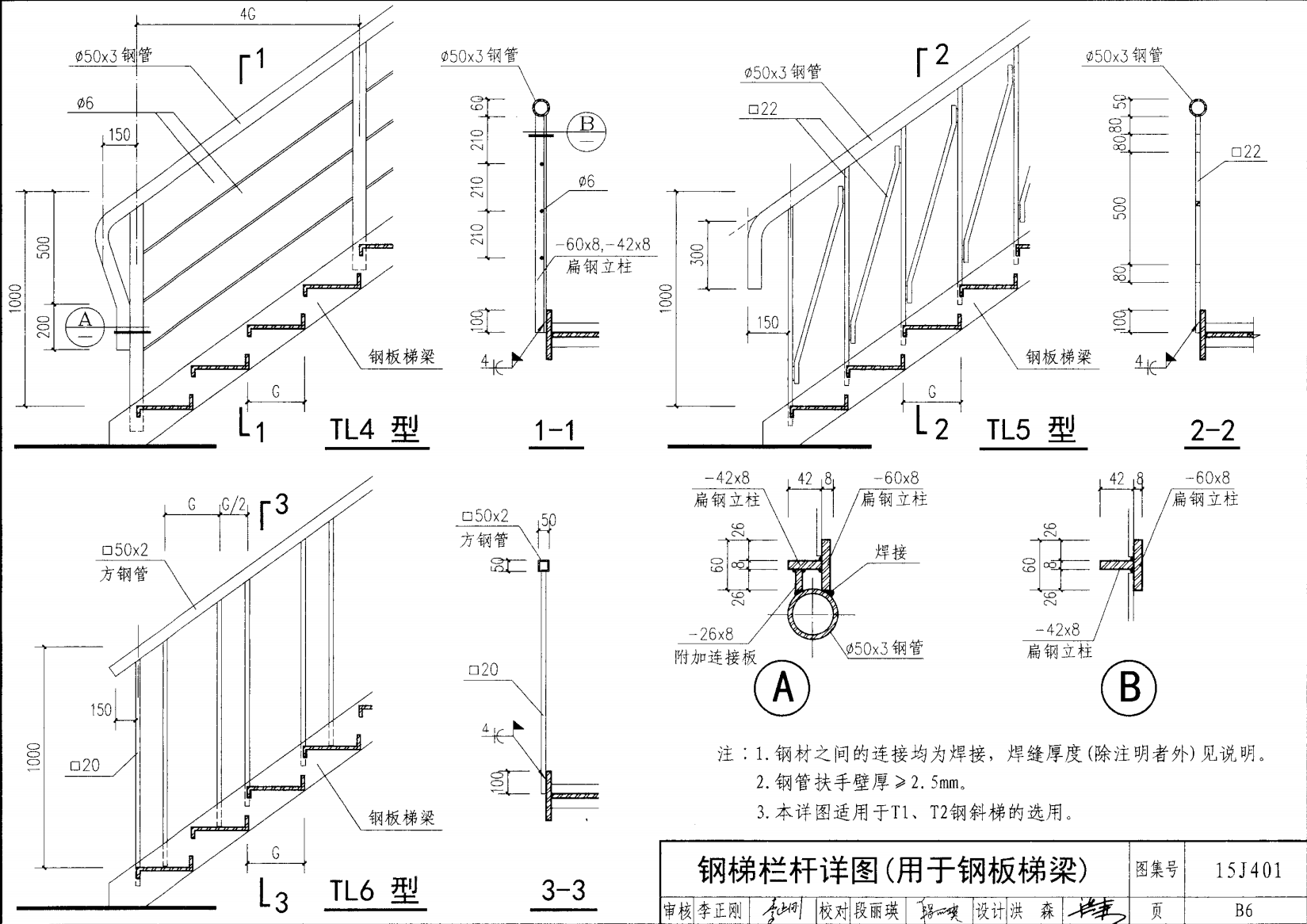

鋼梯欄桿詳圖（用于鋼板梯梁）
鋼梯欄桿詳圖（用于鋼板梯梁）
鋼梯欄桿詳圖（用于鋼板梯梁）
鋼梯欄桿詳圖（用于鋼板梯梁）

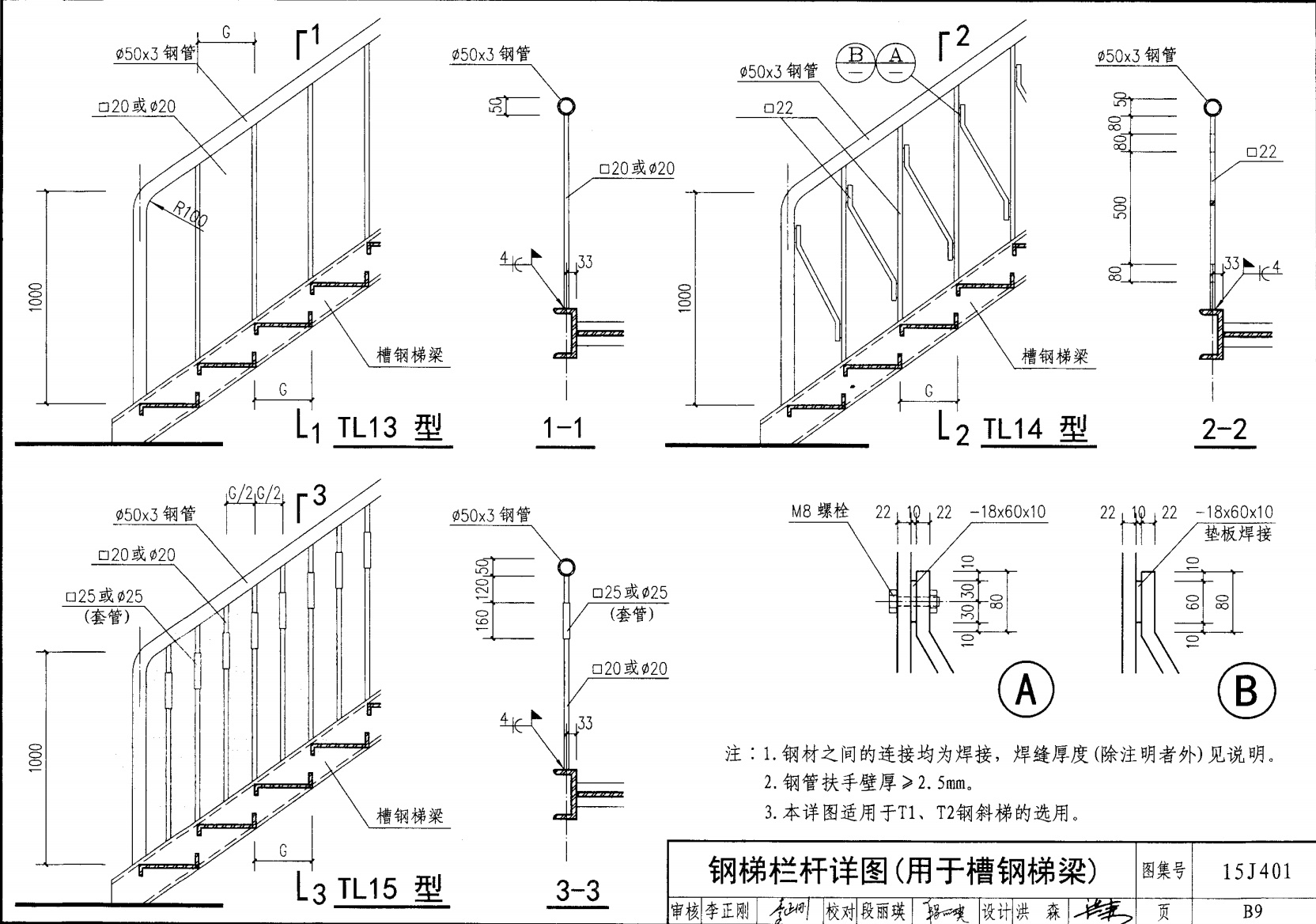

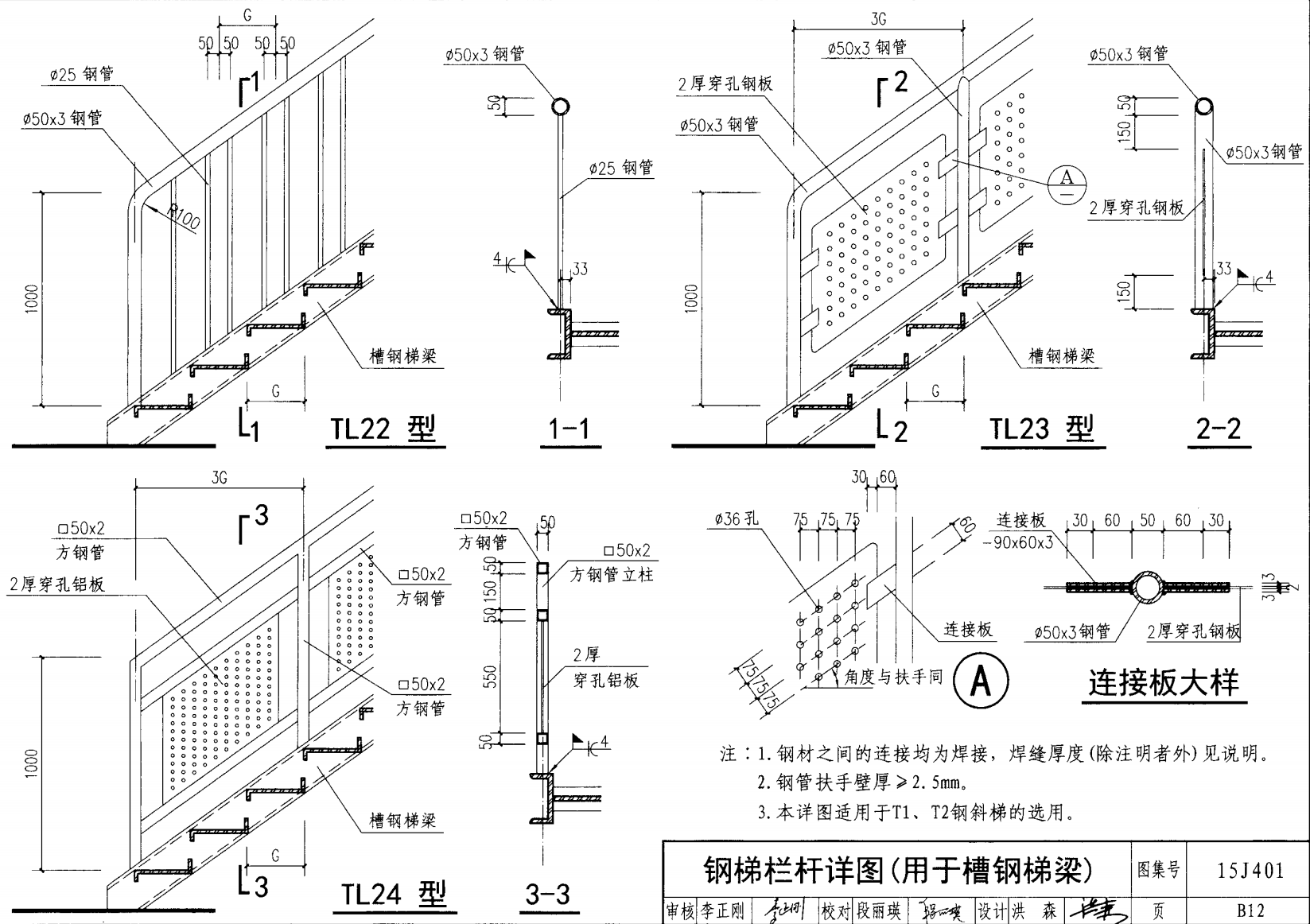

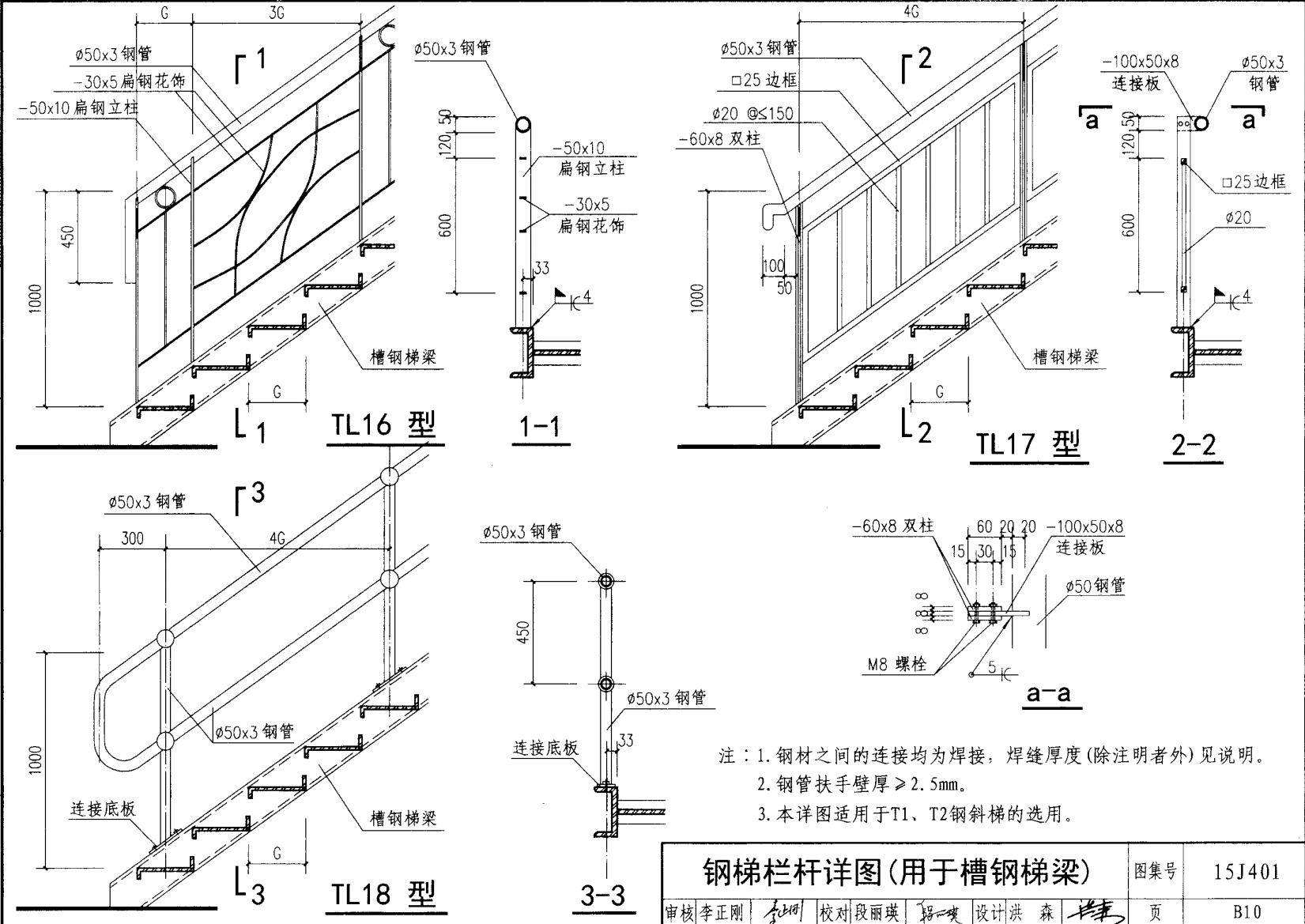

鋼梯欄桿詳圖（用于槽鋼梯梁）

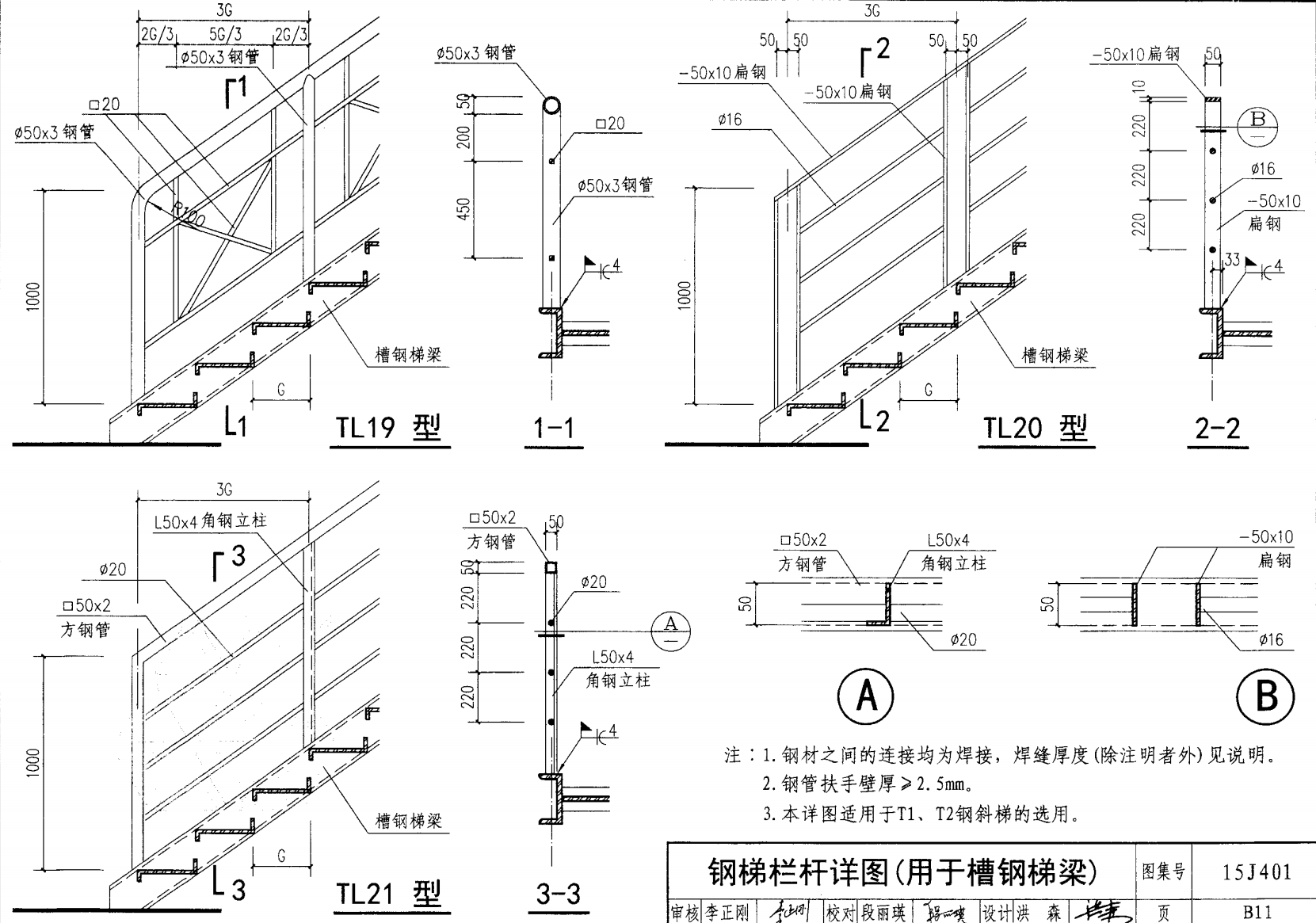

鋼梯欄桿詳圖（用于槽鋼梯梁）
鋼梯欄桿詳圖（用于槽鋼梯梁）
鋼梯欄桿詳圖（用于槽鋼梯梁）

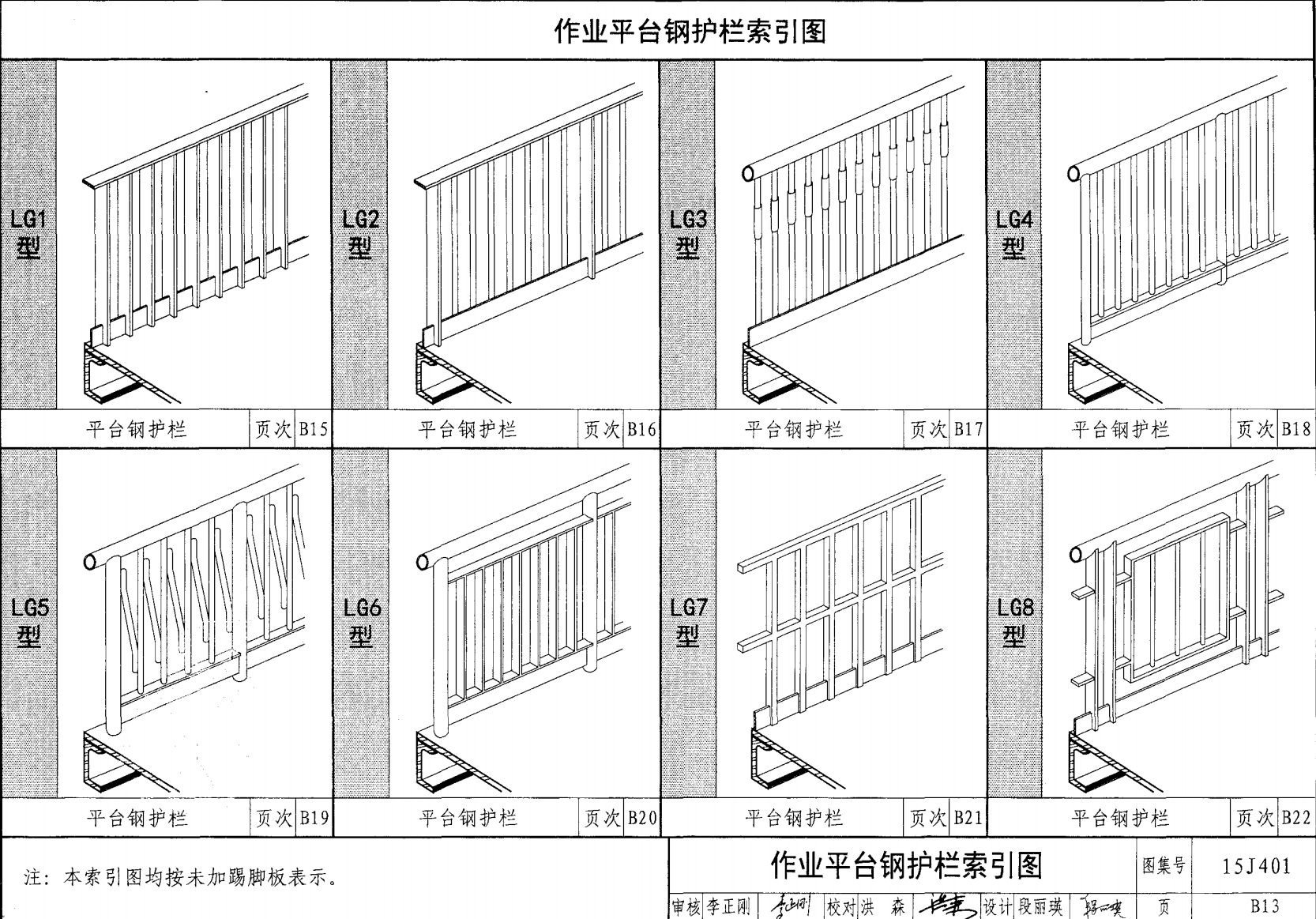

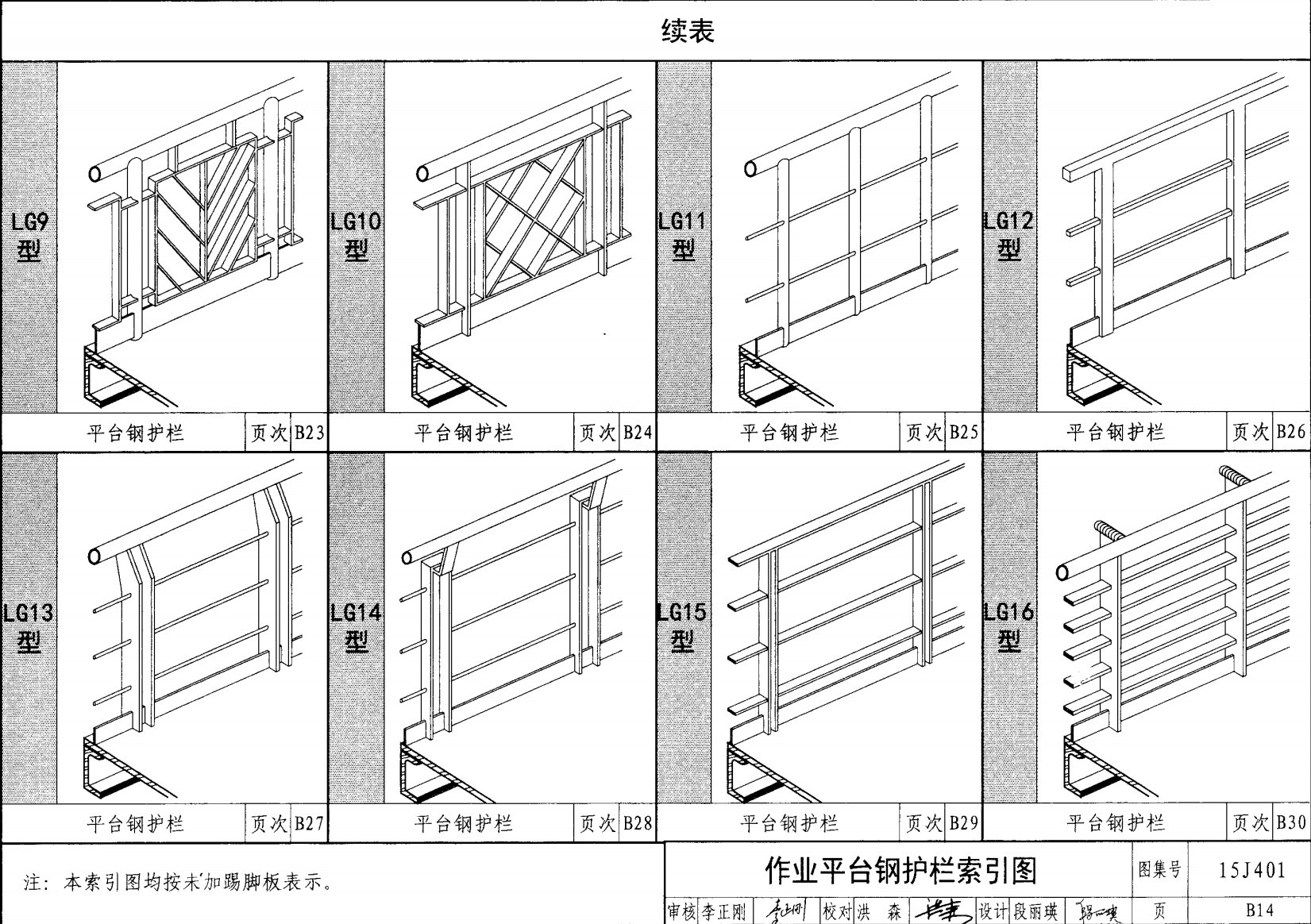

作業平臺鋼護欄索引圖
作業平臺鋼護欄索引圖

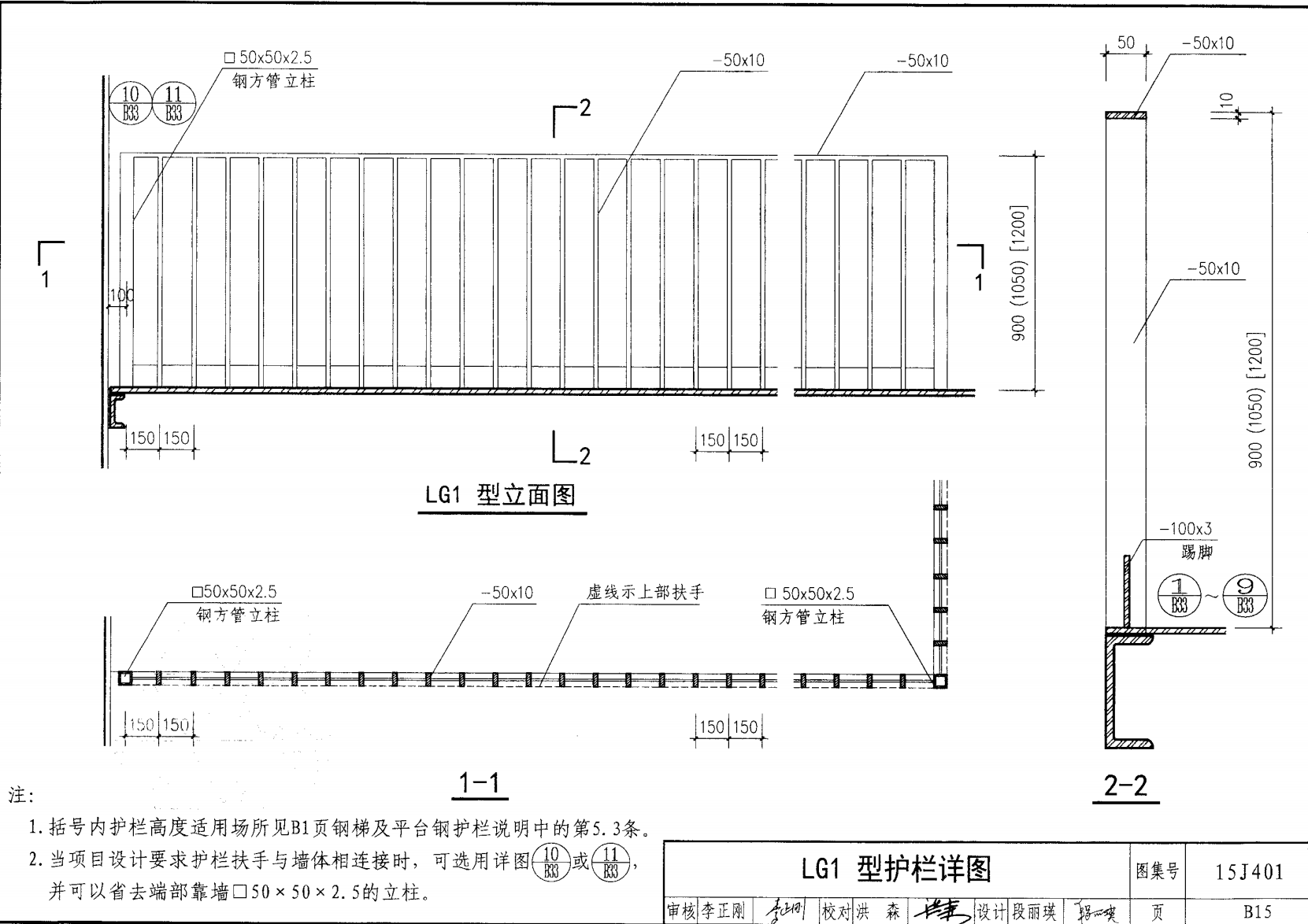

LG1 型護欄 羊圖

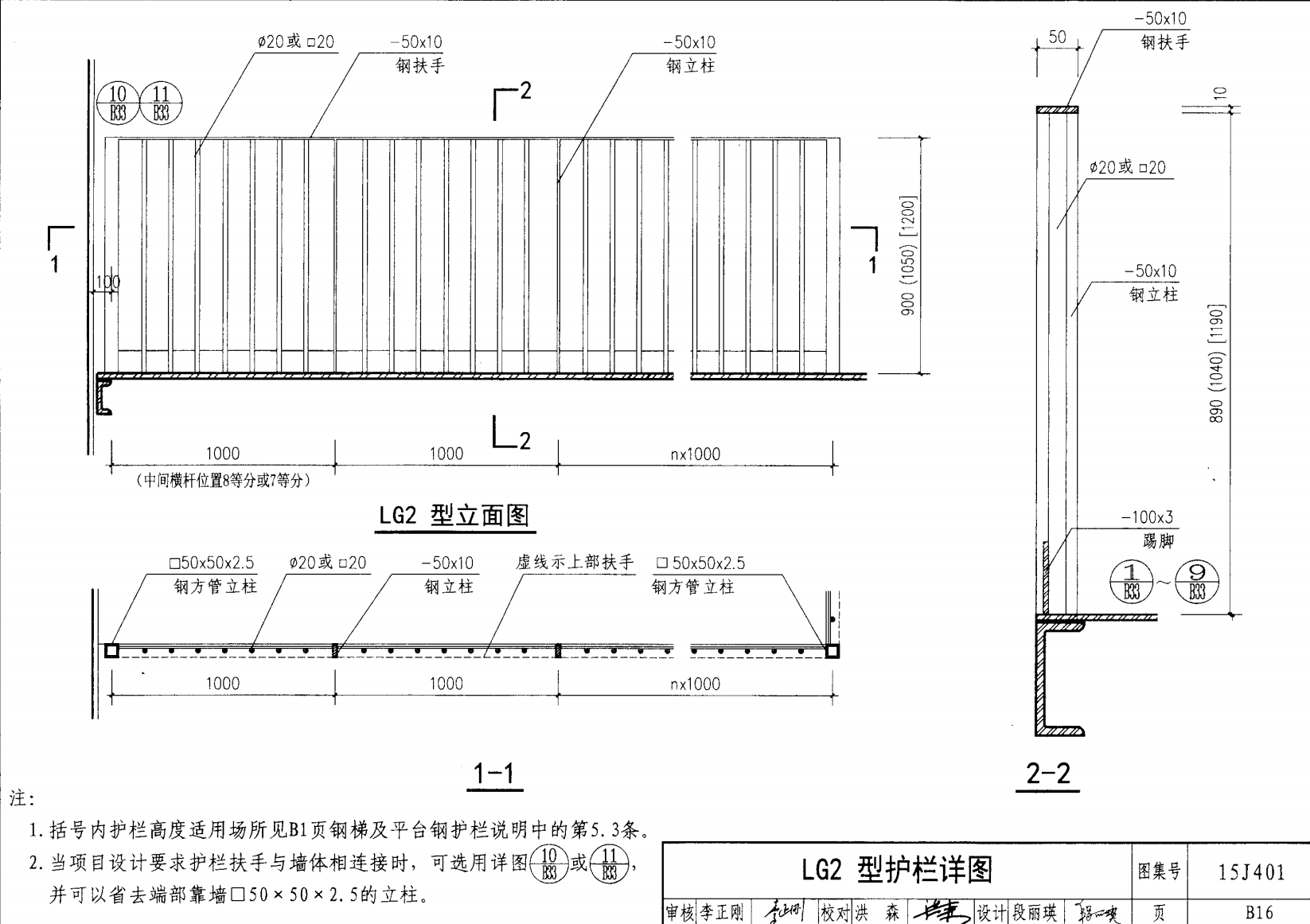

LG2 型護欄詳圖

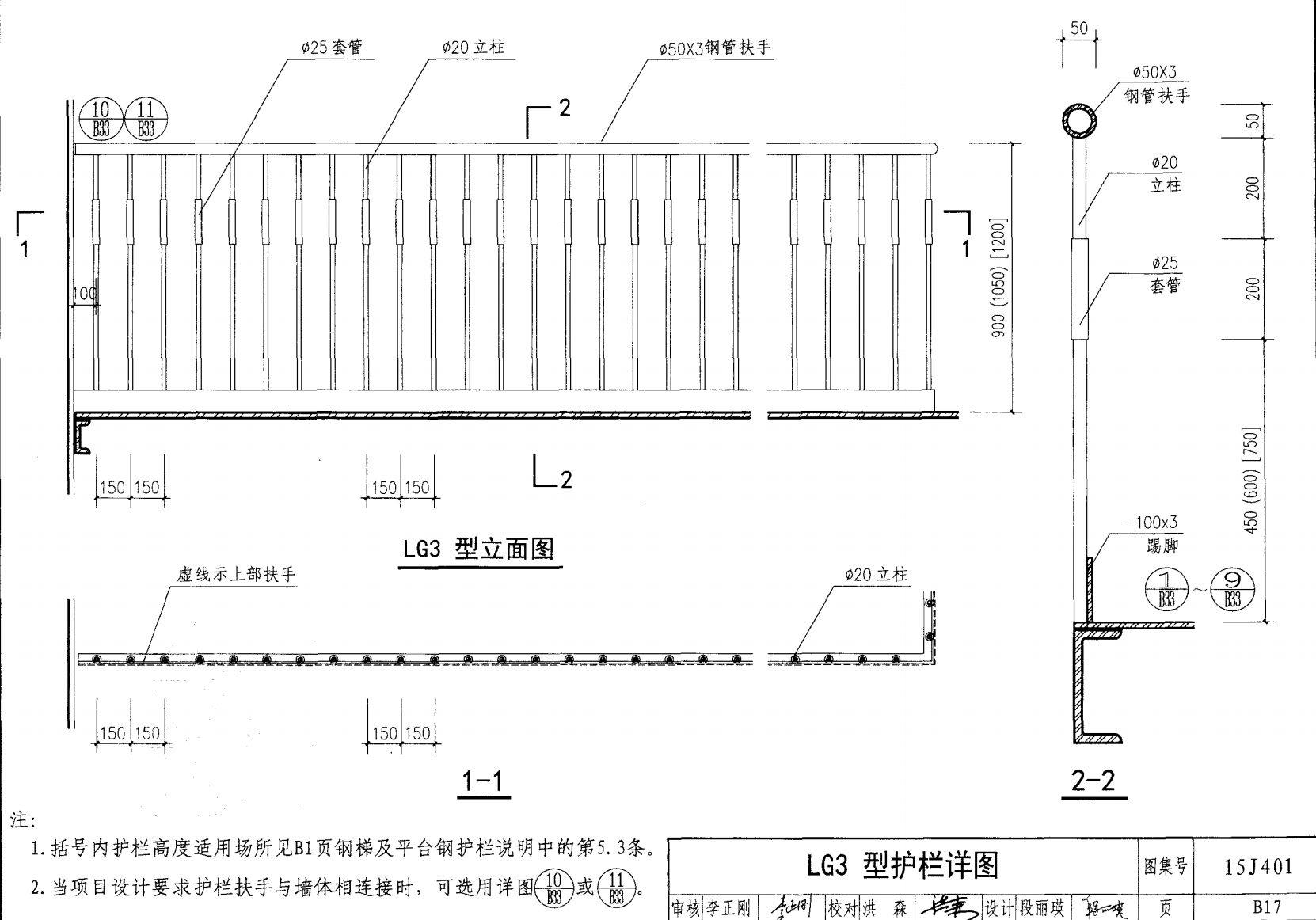

LG3 型護欄詳圖

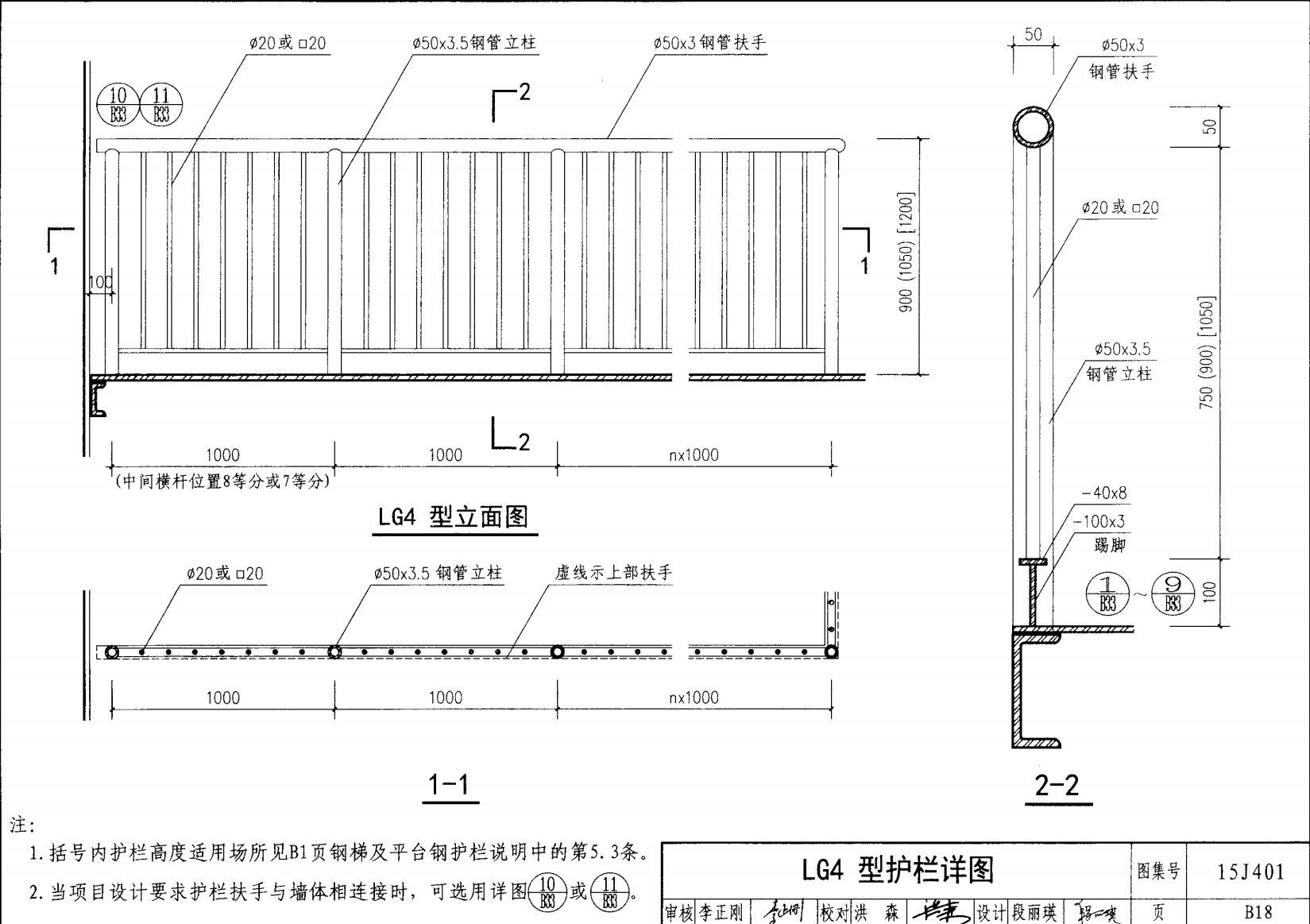

LG4 型護欄詳圖

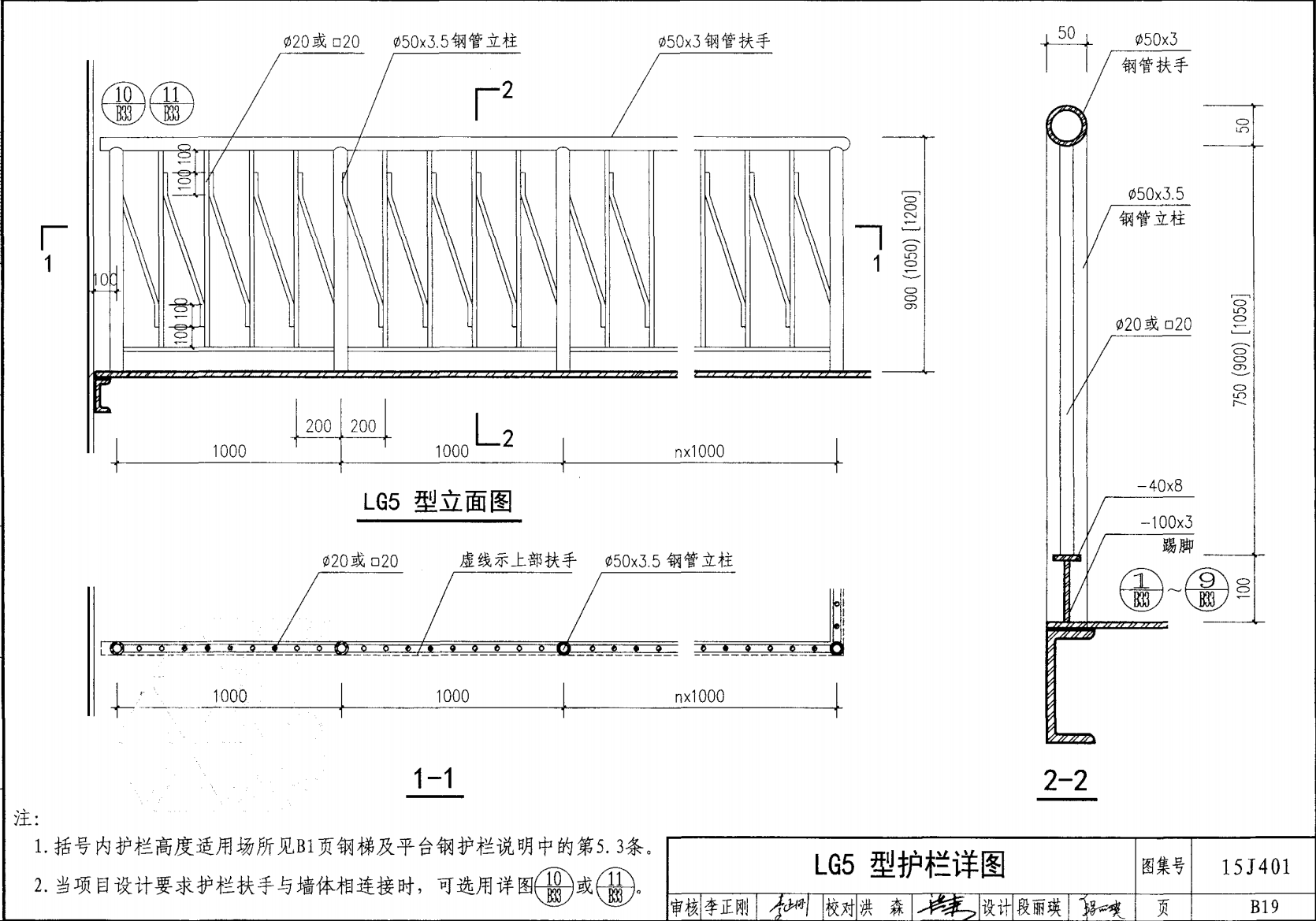

LG5 型護欄詳圖

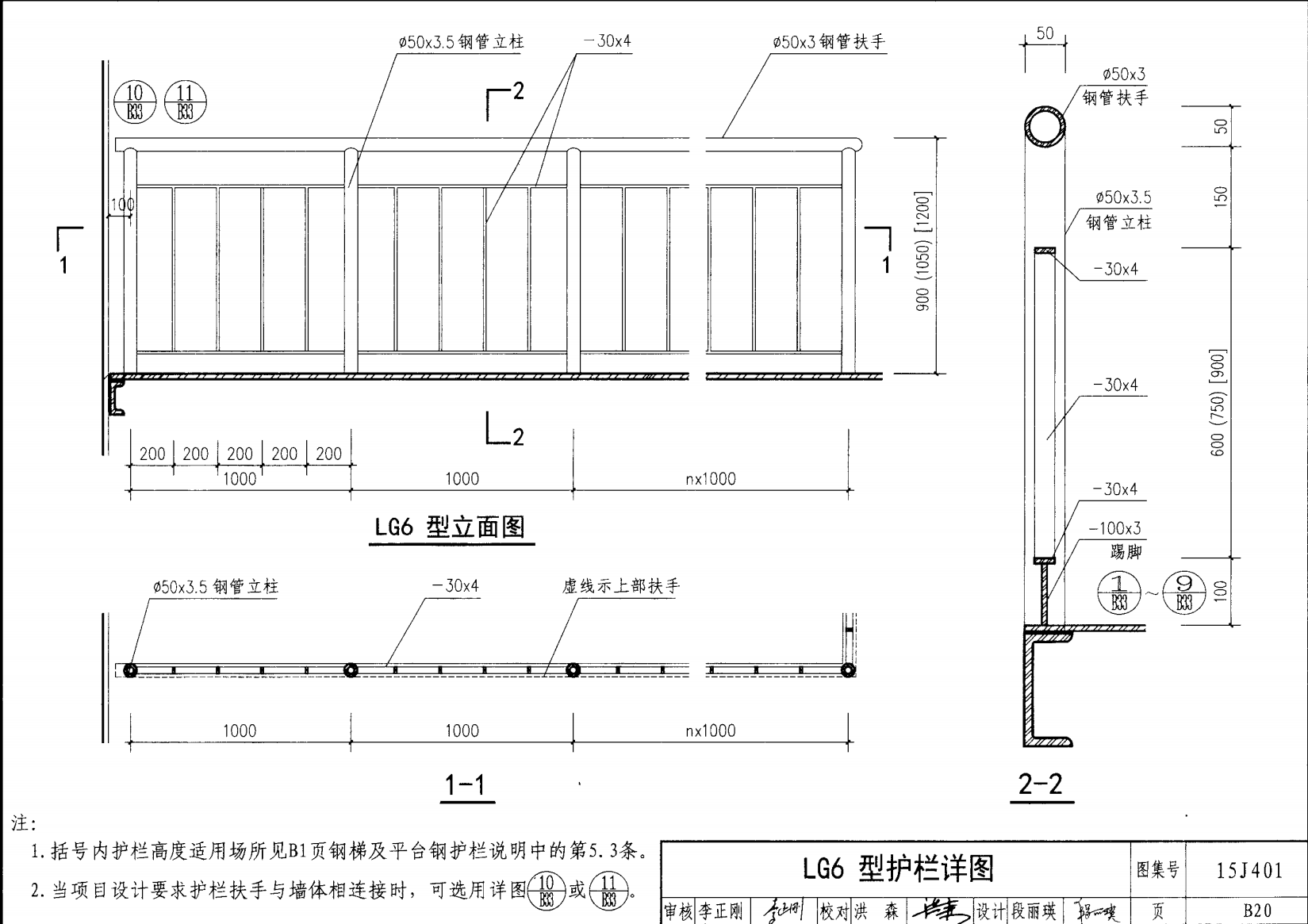

LG6 型護欄詳圖

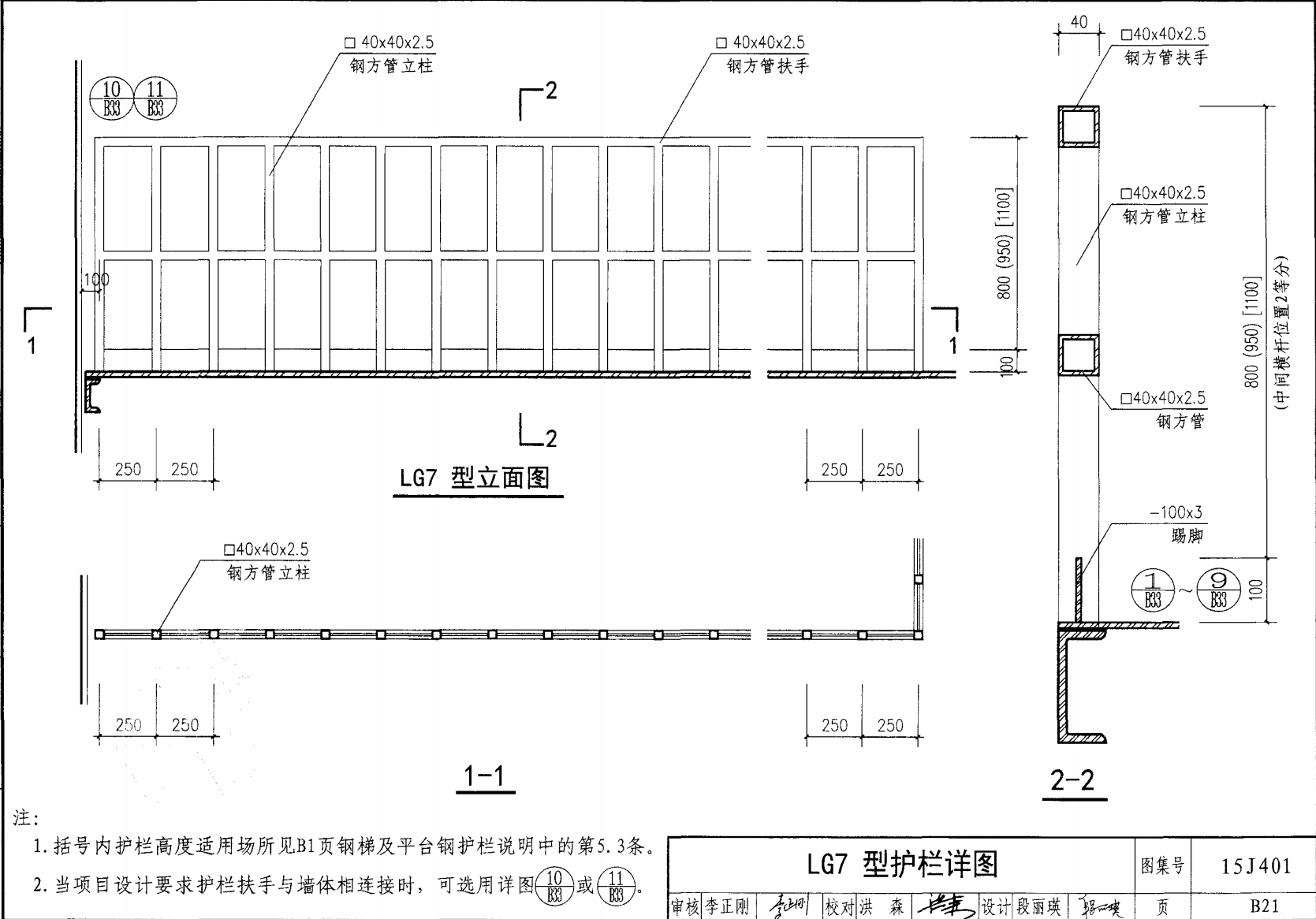

LG7 型護欄詳圖

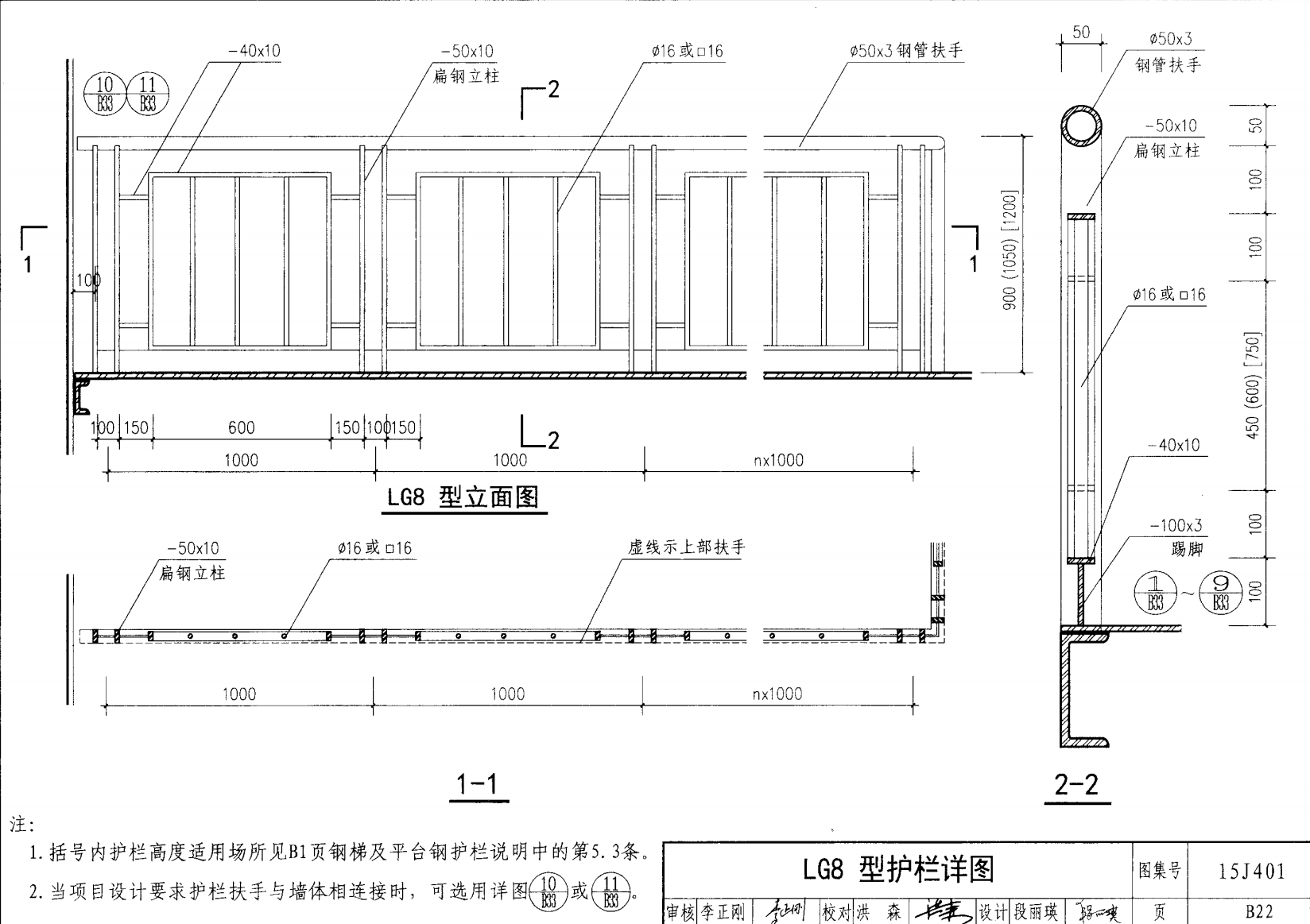

LG8 型護欄詳圖

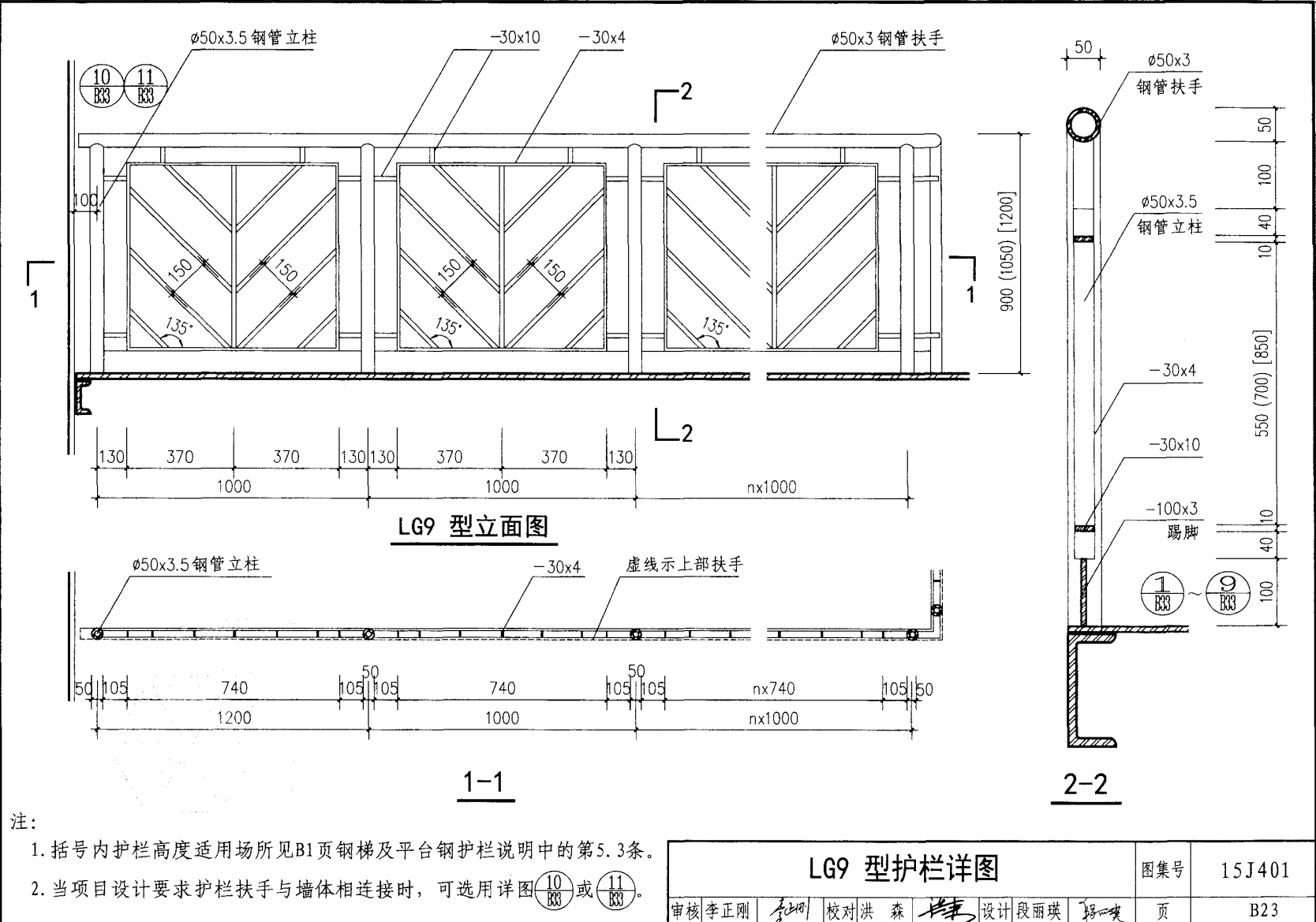

LG9 型護欄詳圖

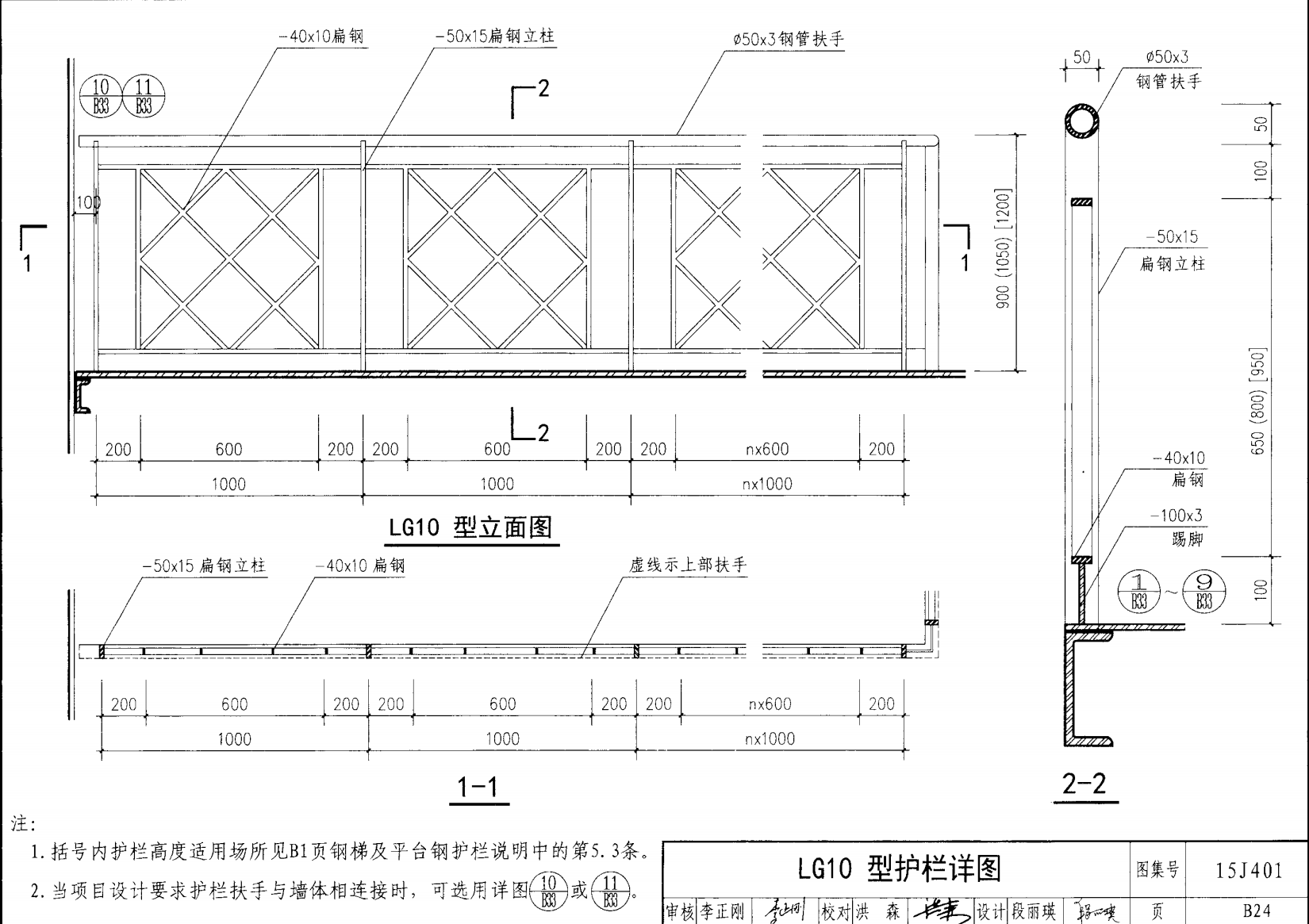

LG10 型護欄詳圖

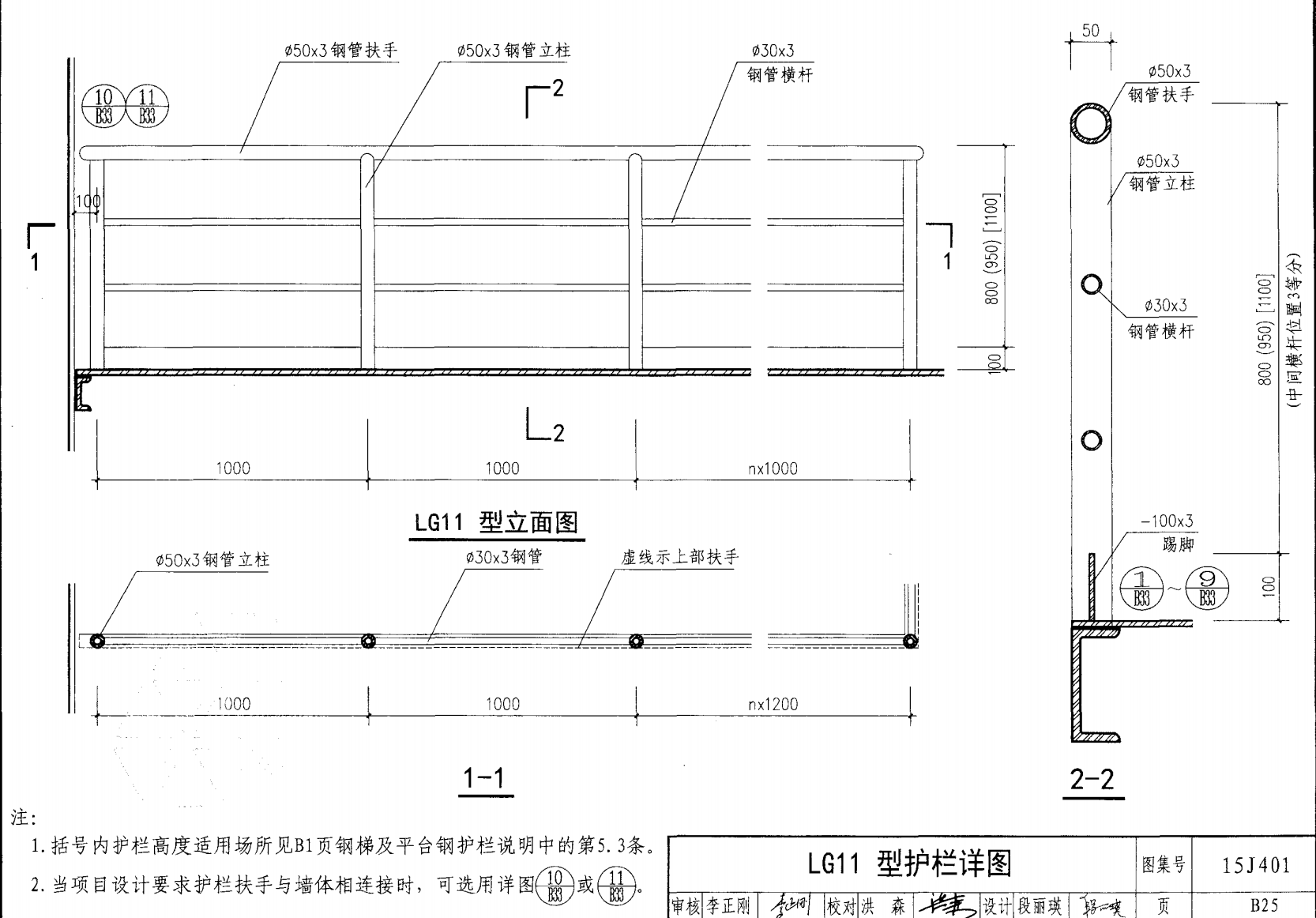

LG11 型護欄 羊圖

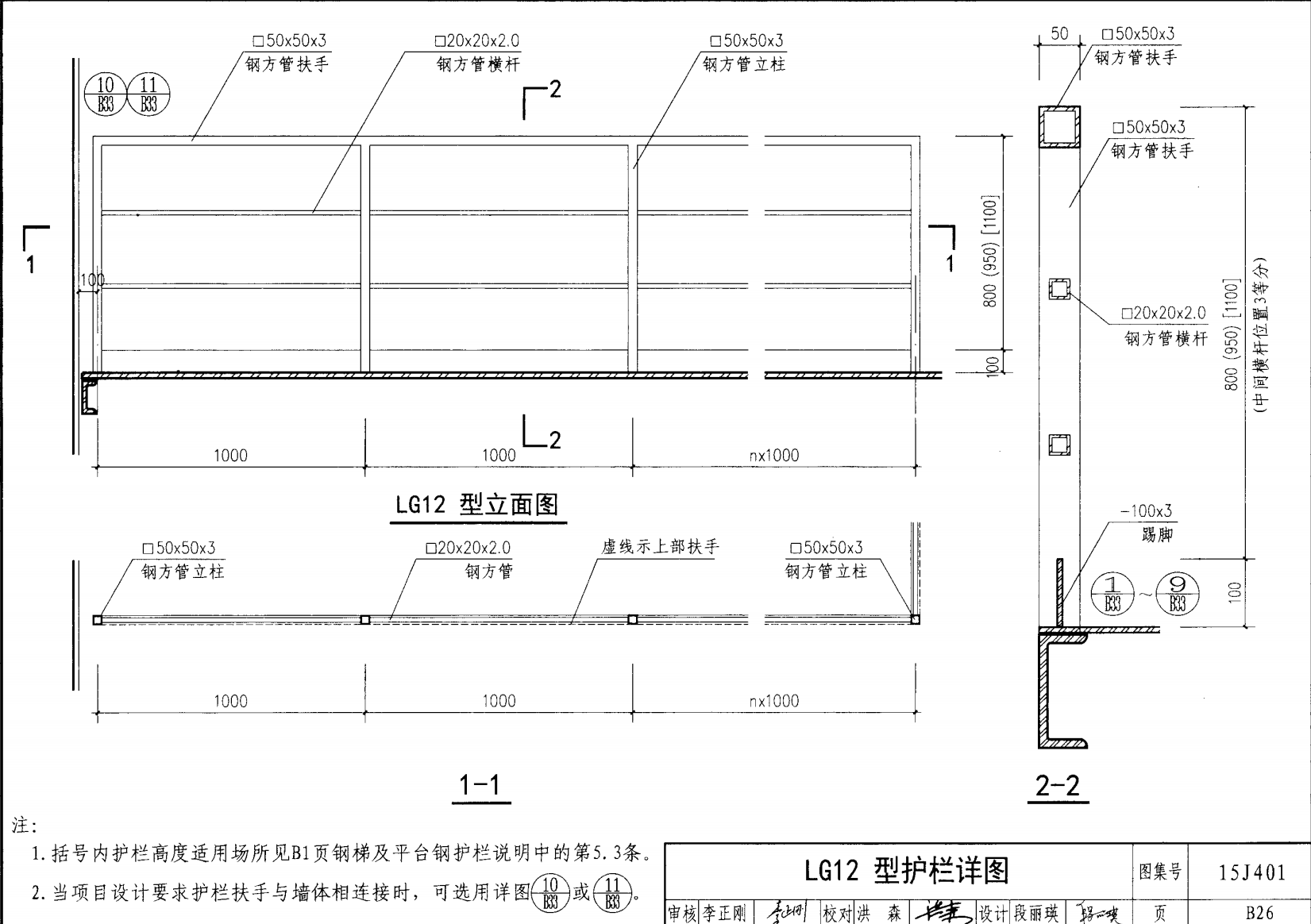

LG12 型護欄詳圖
LG13 型護欄詳圖

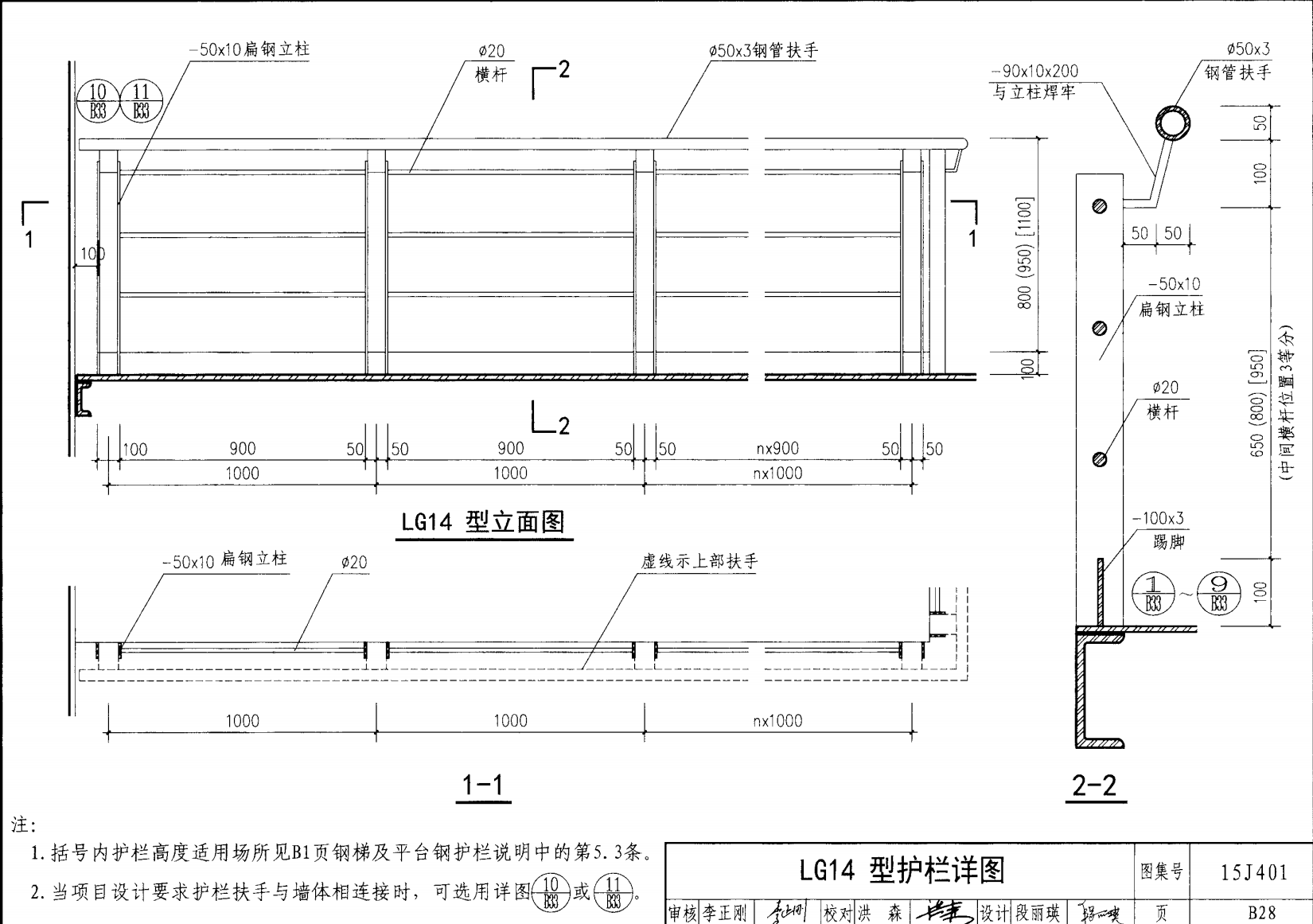

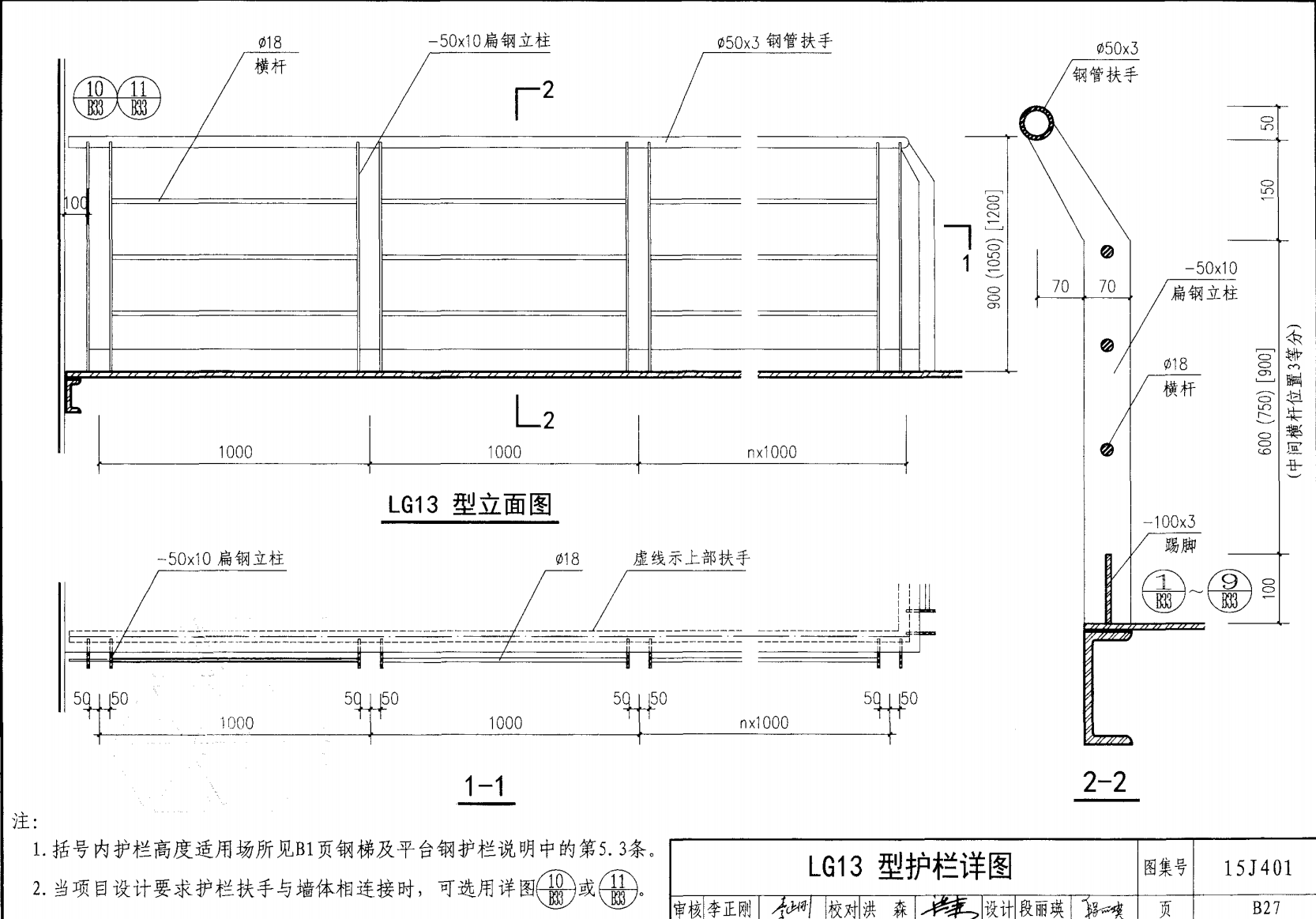

LG14 型護欄詳圖

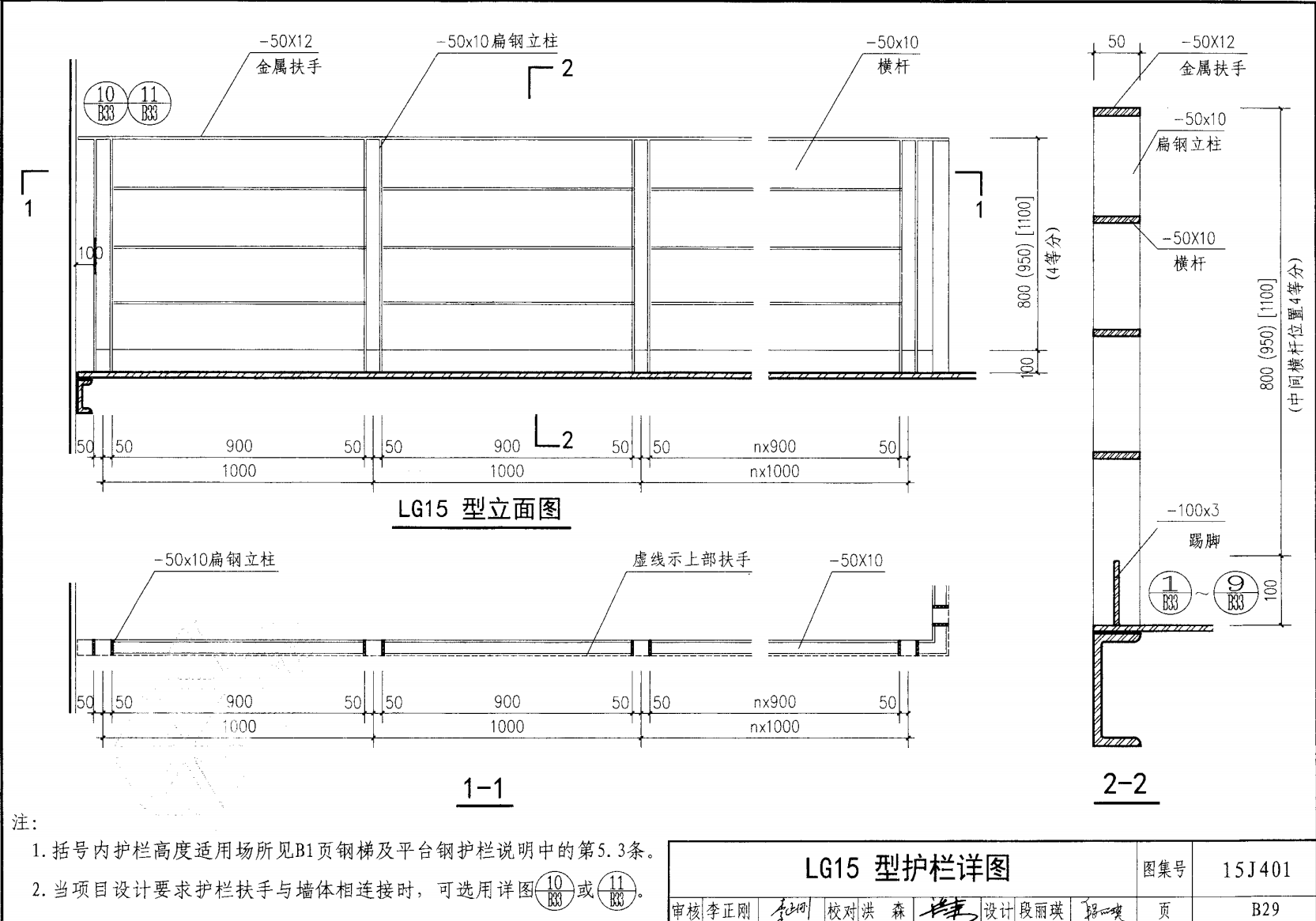

LG15 型護欄詳圖

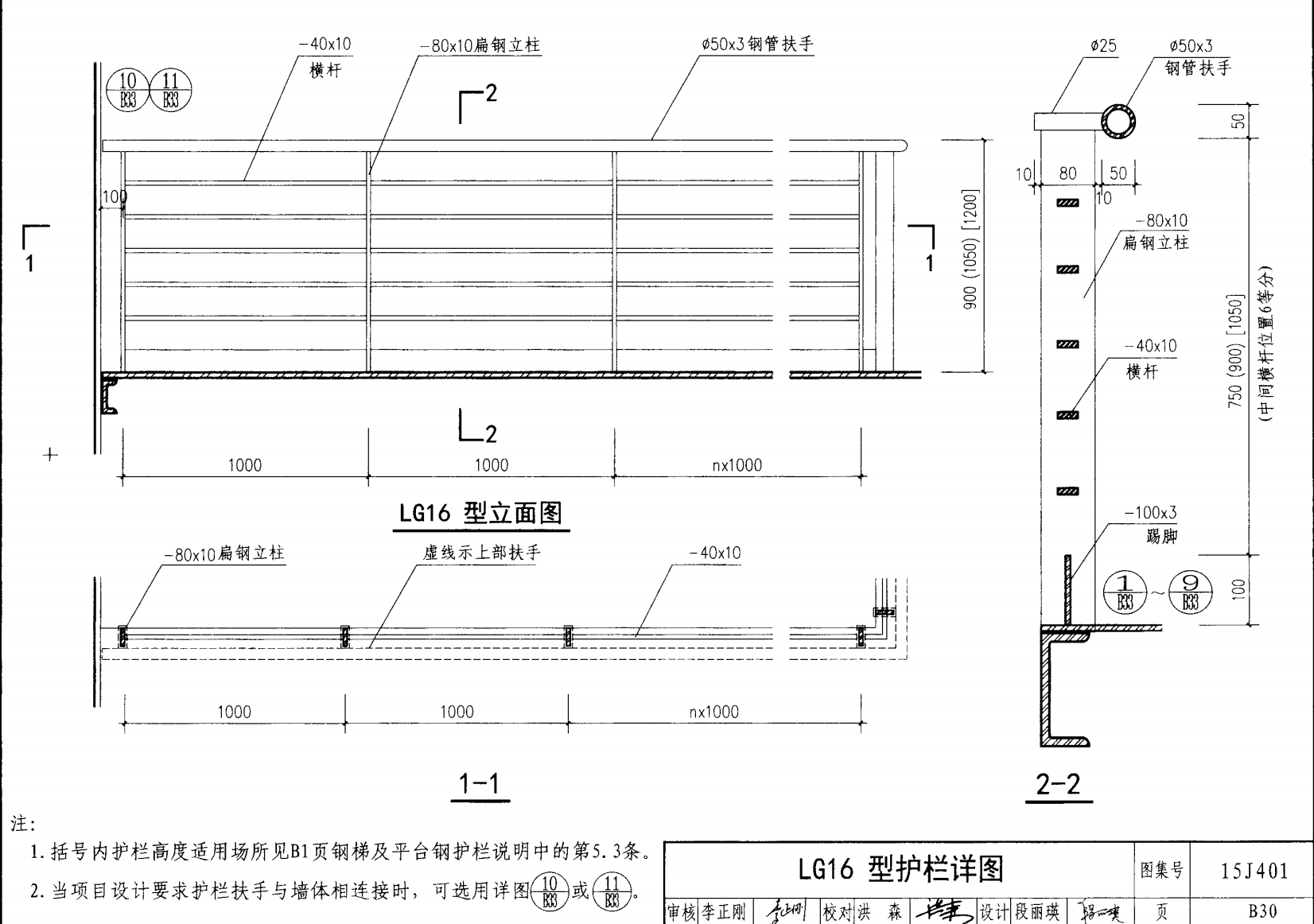

LG16 型護欄詳圖
護欄門立面、剖面圖

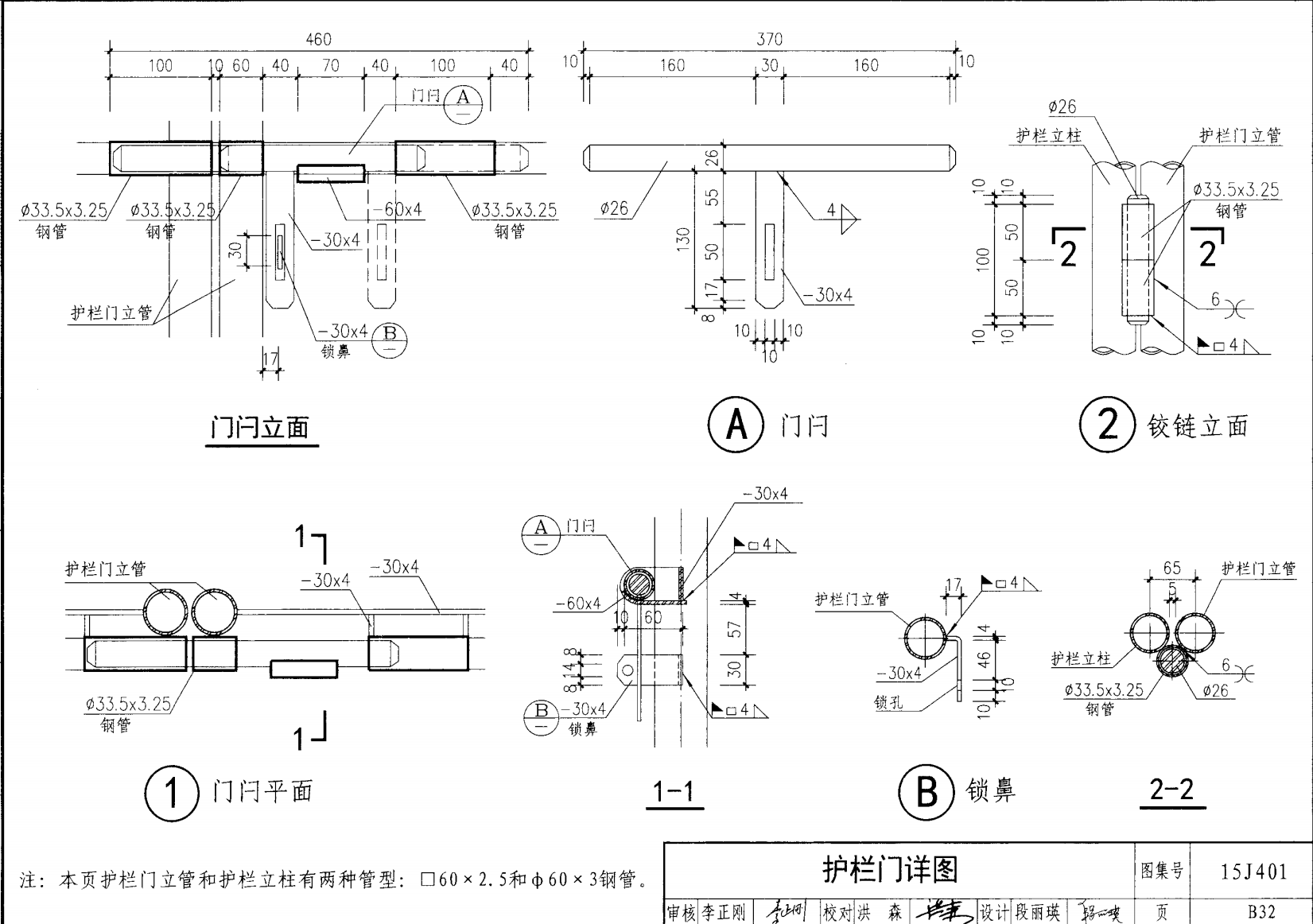

護欄門詳圖

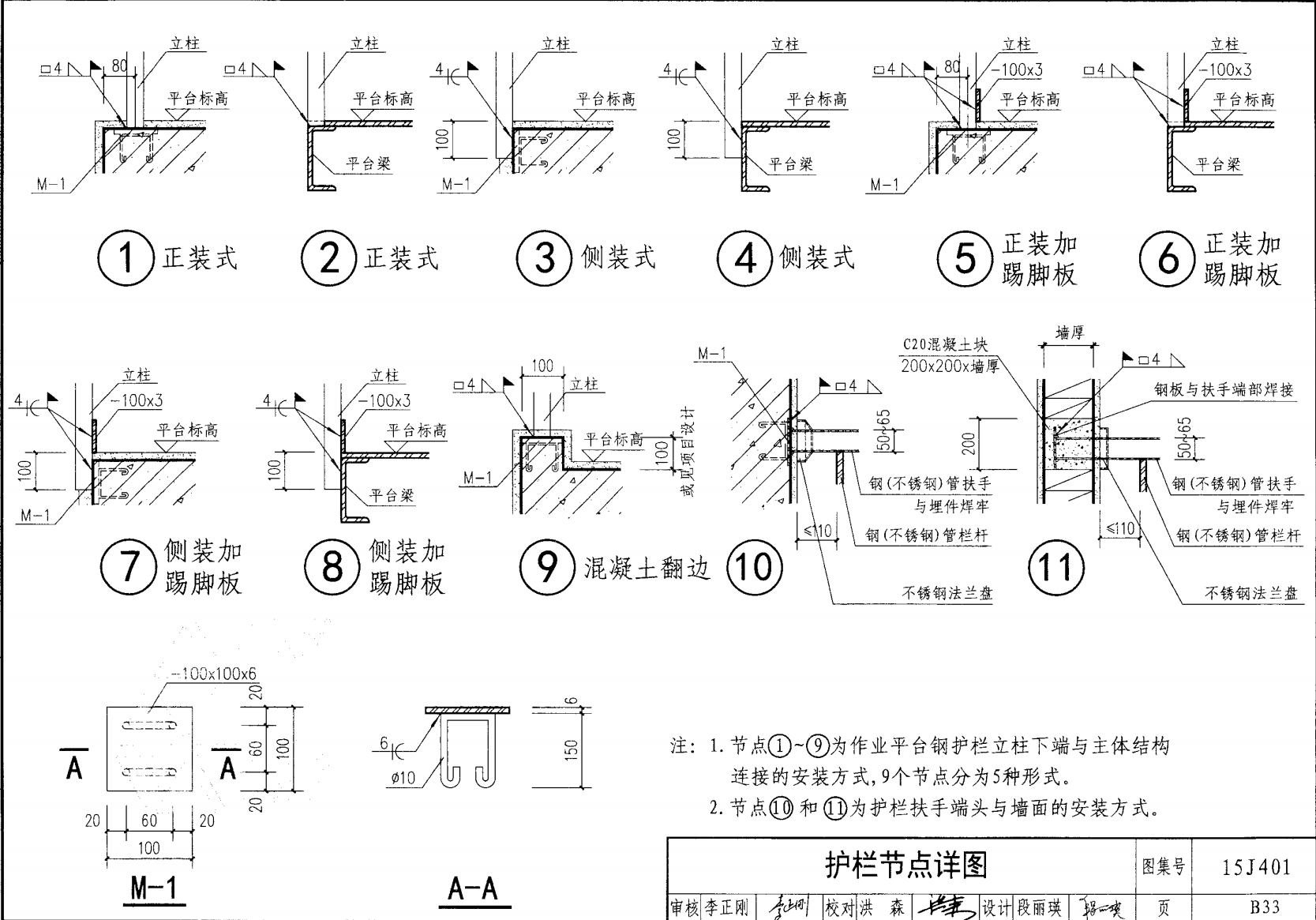

護欄節點詳圖
